东西湖某厂房屋面除锈喷漆施工

一、案例背景

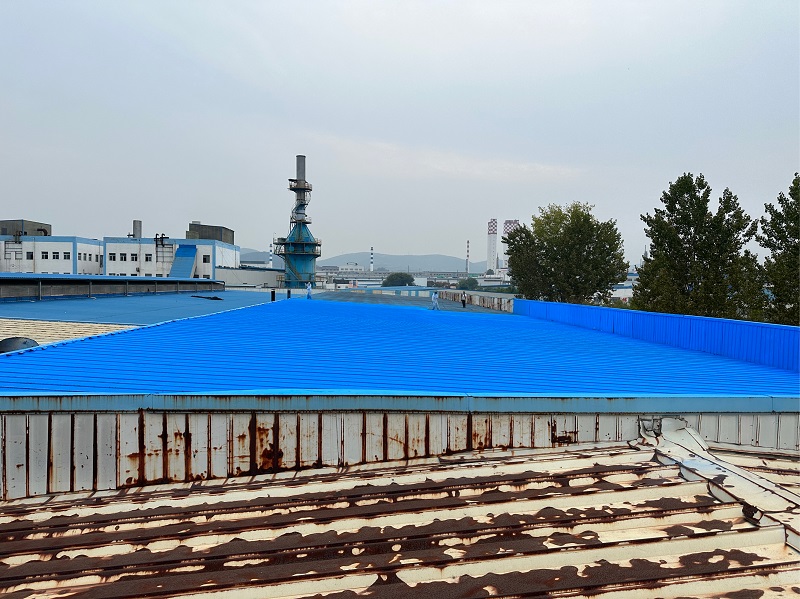

 某工业厂房屋面因长期暴露于酸雨、高温yy易游SPORTS  ，yy易游SPORTS出现中度至重度锈蚀（锈斑面积＞30%）   ，局部锈穿导致渗漏 。经勘查  ，屋面存在原防水层失效、天沟淤积锈穿、钉眼密封胶老化等问题  ，需系统性翻新以恢复防护性能 。

二、施工流程与关键技术
 1. 预处理阶段：
 • 基面清理：铲除旧防水层及浮锈  ，喷砂或机械打磨至Sa2.5级（重度锈蚀）或St3级（中度锈蚀）  ，裸露出金属基面 。
 • 天沟修复：清理淤积物  ，锈穿部位更换yy易游SPORTS并焊接密封  ，涂刷水性非固化防水膜+聚酯布增强 。

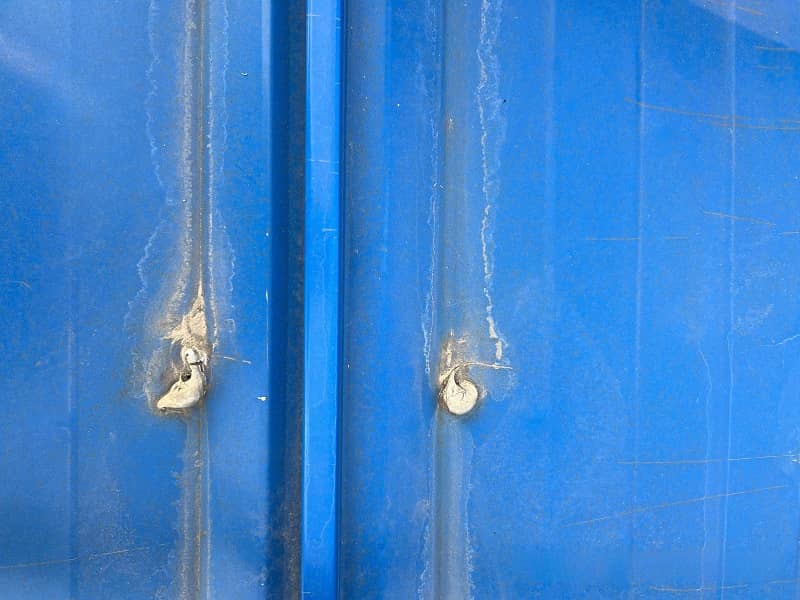

 • 节点处理：女儿墙根部铲至红砖层后重新抹灰  ，通风球、钉眼等用丁基胶带+金属耐候胶密封 。

2. 除锈与表面处理：
 • 采用电动除锈刷、砂纸或喷砂机彻底除锈  ，打磨后高压水枪冲洗  ，确保含水率≤8% 。

3. 喷漆工艺：
 • 底漆喷涂：选用环氧富锌底漆或莫艺yy易游SPORTS防锈底漆  ，湿膜厚度≥80μm  ，增强附着力及防锈性能 。

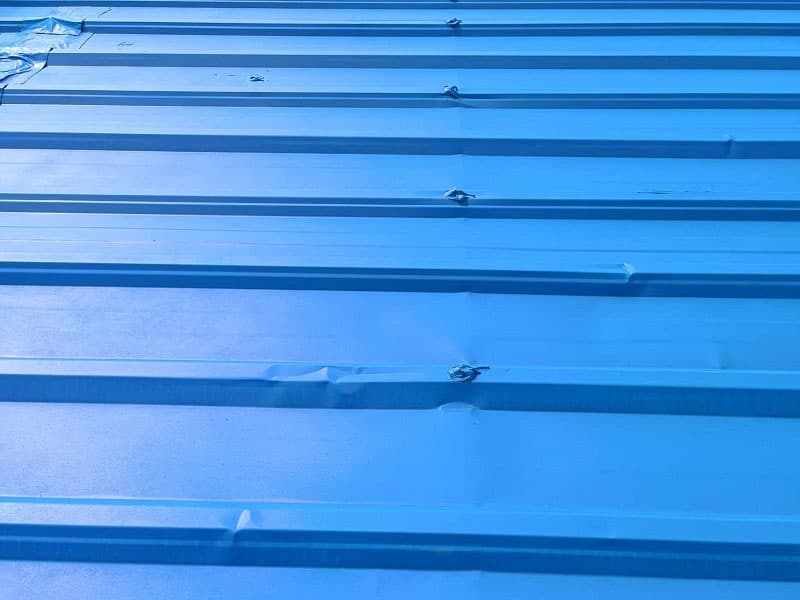

 • 面漆喷涂：采用氟碳面漆或罗巴鲁冷镀锌涂料  ，以“十字交叉法”喷涂  ，总干膜厚度≥120μm  ，耐候性达10年以上 。

三、成果与亮点
 • 技术优势：
 • 采用免拆工艺（如天沟原位修复）缩短工期20%；
 • 冷镀锌涂料替代传统多涂层工艺  ，施工效率提升30%且防腐效果媲美热镀锌 。
 • 效果验证：
 • 涂层附着力≥3MPa  ，耐盐雾试验≥1000小时  ，渗漏问题彻底解决；
 • 维保周期延长至8-10年  ，降低后期维护成本50% 。

四、经验总结
 • 质量控制：每道工序执行“三检制”  ，涂层厚度抽检合格率100%；
 • yy易游SPORTS安全：选用水性低VOC涂料   ，施工粉尘浓度≤4mg/m³  ，高空作业双钩安全带+生命线防护 。

---
 注：本案例综合应用机械除锈、复合涂层及节点强化技术  ，实现高效、yy易游SPORTS、持久的厂房屋面翻新  ，为同类工程提供标准化参考
